工作原理

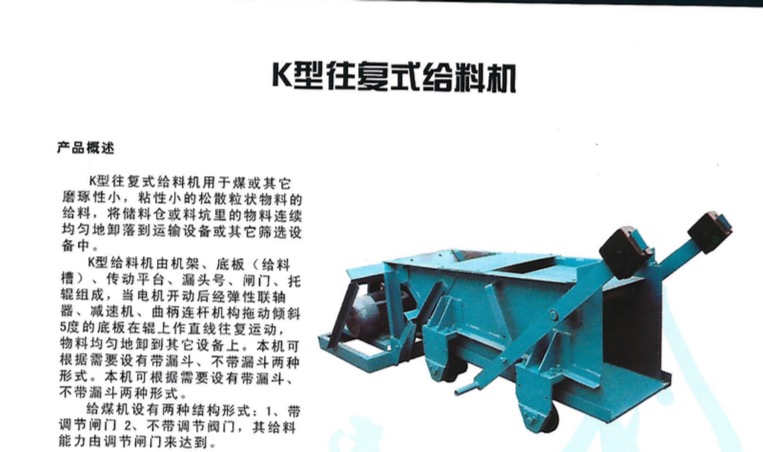

K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠，將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上 [1]  。

主要特點

1.結構簡單，運行，調節安裝方便。

2.裝有限矩型液力偶合器，能滿載啟動，過載保護。

3.重量輕、體積小、工作、壽命長、維護保養方便。

4.比較大給料量可達1200噸/小時（煤），是國內比較大的往復式給料機。

5.采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。

6.側襯板、斜襯板與底板之間留縫可調，能比較有效地控制留縫大小，大大減少了漏料。

7.驅動裝置對稱布置，并采用雙推桿，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。

8底板有立向筋板，并用三道通長托輥支承，了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。

9.襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用，降低維修費用 。
